天井から中央テーブルへ配線するには

食品会社の厨房のリニューアルで呼ばれました。

コンロやスチームコンベック、フライヤーなどは

部屋スミに固定され必要に応じて壁から電源を取り出します。

調理台が部屋の中央に置かれ

アイランドというかセンターテーブルの状態になる配置です。

問題はここでも電源が欲しいということ。

電子レンジと小型のオーブントースター、その他ハンドミキサーなどを使うそうです。



・・・さあどうしよう？。

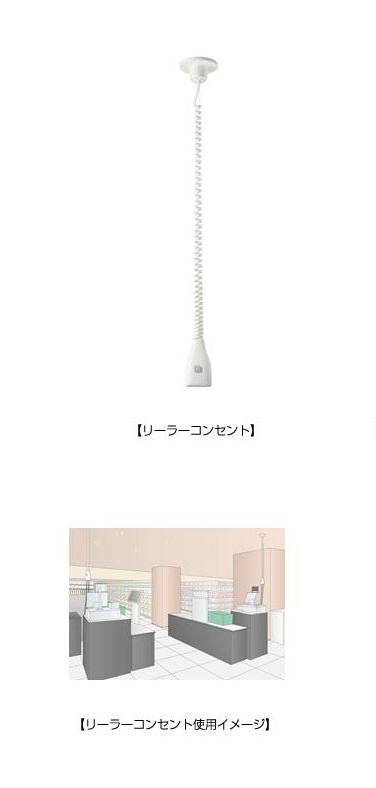

家庭用では天井からびよ～～んと伸びてくる来る

リーラ―コンセント

とか

逆に床コンセント

とかを使うところです。

しかし御客様（プランナー？）の希望はパイプを天井からおろして

その中を配線してほしいというもの。

油気があるためリールは却下、

水気があるため床は却下（コンクリなのもあります）



しかし・・・どうやって固定するんじゃー！？



監督や言い出しっぺの厨房業者に工法を訊いても

「・・・・お任せします。」

ホントかよ・・・（逃げたな・・）。



仕方ないのテーブル固定を条件に出しました。

（テーブルが少しでも動くと配管が傾いたり曲がったり

最悪は天井を破壊してしまうからです）

一応仕様書的なイラストを描いて承認をもらい作業にかかります。

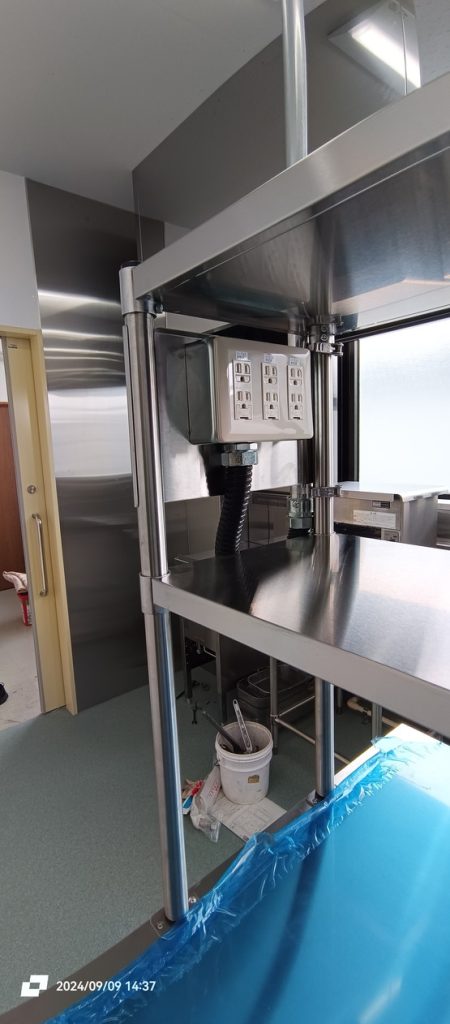

鉄管を調理台の柱の一本に固定して

真直ぐ天井に向けて天井ボードを貫通



そして天井裏で固定。

クリアランスのためにコンセントボックスと

縦管の間はケイフレックス（防水型ビニル被覆金属ジャバラ）で接続。

3回路３コンセントで大容量の厨房コンセントが出来上がり、という訳です。

完成です。



見た目よりも意外と施工がシビアで気疲れしました。

クレーム？が無いとこ見ると良かったのかな？という感じです。

御依頼ありがとうございました。
